Restauro » Rilievo deformazioni

Rilievi di precisione per determinare le deformazioni

L'esperienza ormai ventennale acquisita, permette di rispondere, alla necessità di rilievi con gradoo di precisione elevato, eventualmente integrati da strumentazione specifica (misuratori resistivi per il rilievo di spostamenti anche centesimali attraverso centraline elettroniche in sito. Gli strumenti topografici, permettono di rilevare con grande precisione gli spostamenti e le deformazioni sia istantanee sia lungo un dato lasso di tempo.


Metodo operativo

I rilievi sono eggettuati in sito attraverso la misurazione degli angoli azimutali e zenitali (con precisione angolare 3'' = 1 mgon) e delle distanze (±3mm ±3ppm) tramite strumentazione elettronica di alta precisione (stazione totale) con sistema di modulazione laser a impulsi in grado di misurare anche punti inaccessibili, evitando l'impiego di prismi e mire. Successivamente i dati vengono elaborari mediante l'uso delle tradizionali metodologie topografiche: poligonali (aperte e chiuse), trilaterazioni e triangolazioni, livellazioni geometriche ecc attraverso l'uso di software topografici dedicati. Dalla base dei punti battuti, di passa alla restituzione di piante e sezioni quotate su supporto informatico e/o cartaceo nei formati comuni (file con estensione DWG, DXF oPLN)

Norma di riferimento

DIN 18723 - ISO 12857





 Milano S.Maria delle Grazie - Cenacolo Vinciano
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano

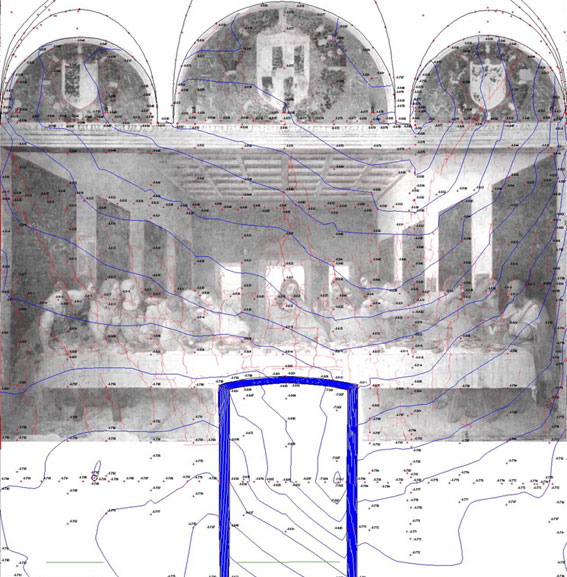

Rilievo topografico del chiostro e del cenacolo, restituzione geometrico, spessori, piano quotato con curve livello per identificazione delle dimensioni, delle lesioni e deformazioni dei paramenti murari


Pianta PT

Sezione trasversale e longitudinale della sacrestia vecchia

Pianta e sezione trasversale del refettorio





Milano Palazzo Reale
Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano, Responsabile procedimento Arch Carla De Francesco, Coordinamento e progettazione ICR istituto centrale restauro Roma dott.sa Capponi, Diagnostiva ICR istituto centrale restauro Roma dott.sa Capponi Rilievi tridimensionali con laserscan - Politecnico di Milano


Milano Palazzo Reale porzione della sala delle Cariatidi.
Rilievo geometrico, trasposizione mappature materico e degrado per la definizione del progetto studio effettuato in team con L'Istituto Centrale per il Restauro del Ministero per i beni e le attività culturali e il Politecnico di Milano.





Monza Villa Reale
Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano, Responsabile procedimento Arch A. Artioli. Analisi degrado C.R.C. restauri Bologna, C.b.c. restauri Roma

Sviluppo rilievi, analisi degrado (Piano nobile e sottotetto) della Villa Reale conseguente agli eventi meteorici del Luglio 2002 per intervento di restauro in collaborazione con Crc restauri srl Bologna e Cbc restauri Roma



Pianta piano nobile


Esploso di un locale per le mappature di degrado finalizzate all'intervento di restauro



Milano Chiesa S. Sepolcro
Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch A. Artioli. Diagnostica statue in cotto CRC restauri Bologna. Diagnostica e monitoraggio ambientale CNR Gino Bozza Milano

Rilievo topografico e fotogrammetrico con trestituzione del geometrico, materico e degrado




Pianta piano interrato (cripta della chiesa) e pianta Piano terra



Sezione longitudinale e trasversali







Castello dell'Acqua (SO) Torre medioevale
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch L. Corrieri

Rilievo del versante sotto la torre medioevale per studio e progetto di consolidamento

Pianta e sezione longitudinale della torre con i resti della fortificazione.



Rilievo della torre medioevale per studio e progetto di consolida mento strutturale


Tirano (So) Basilica
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch L. Corrieri

Rilievo topografico e fotogrammetrico del corpo di fabbrica e del campanile, comprese le deformazioni strutturali per i lavori di restauro



Pianta e prospetti


Prospetto sud e sezione trasversale




Tirano (So) Cupola della Basilica
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch L. Corrieri



Rilievo topografico della cupola, comprese le deformazioni strutturali per i lavori di restauro



Sondrio Castello Masegra
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento Arch L. Corrieri





Rilievi murari di parte del Castello Masegra per lavori di ristrutturazione e consolidamento


Como Broletto del Duomo
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento A. Artioli




Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio con particolare attenzione al quadro fessurativo nonché le deformazioni e cedimenti statici.



Como Casa del Fascio (di Terragni)
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento A. Artioli


Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio






Como Basilica di S.Abbondio
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano.
Responsabile procedimento A. Artioli

Rilievo topografico e fotogrammetrico dell'abside della chiesa di S.Abbondio per gli interventi di restauro




Teglio (So) Palazzo Besta
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento L. Corrieri


Rilievo topografico e fotogrammetrico di porzioni del corpo di fabbrica e del giardino, finalizzato alla restituzione di piante, prospetti e sezioni dell'edifici.




Como Villa Olmo
Committente Comune di Como - Ufficio tecnico
Responsabile procedimento Inge Taiana





Rilievo topografico e fotogrammetrico di parte del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edifici nonché alla trasposizione di approfondimenti relativi ai materiali esecutivi, le tecniche esecutive, il degrado e gli interventi effettuati durante il restauro.




Milano Palazzo Reale
Committente Comune di Milano - Ufficio tecnico
Responsabile procedimento Arch Di Trapani


Milano Palazzo Reale Sale di riserva e Sala delle Cariatidi.
Rilievo geometrico, trasposizione mappature materico e degrado per i lavori di restauro effettuati nel 2002 Le mappature del restauro sono state effettuate in collaborazione con la ditta Cooperativa per il restauro Milano.






Monza Villa Reale
Committente Comune di Milano - Ufficio tecnico

Rilievi e collaborazione con lo staff tecnico del Comune di Milano e della Soprintendenza ai beni architettinici di Milano, finalizzato alla progettazione degli interventi di restauro del sottotetto e della copertura della Villa reale di Monza.




Brescia Duomo
Committente Tecnoline Erba (ora Engeco srl) per Comune di Brescia

Rilievo geometrico, trasposizione mappature degrado per i lavori di restauro.






Chiesa S Lorenzo Penzano di Eupilio (CO)
Committente Comitato per il restauro chiesa di S Lorenzo - Parrocchia Eupilio
Rilievi, diagnostica, Progettazione e direttore lavori Arch Dugnani Angelo,
Diagnostica Georadar Politecnico di Milano


Rilievo geometrico, per successiva trasposizione e mappatura materico e degrado finalizzato ai lavori di restauro.




Pianta e sezioni


Chiesa vecchia Suello (Lc)
Committente Parrocchia di Suello
Progettista e Direttore lavori Arch Dugnani Angelo
Diagnostica termografica Arch Dugnani Angelo


Rilievo geometrico, trasposizione mappature materico e degrado per i lavori direstauro






Caserma San Paolo (Mb)
Committente Comune di Monza
Esecuzione rilievi geometrici, materici e diagnostica termografica Arch Dugnani Angelo
Responsabile procedimento Arch Bruno Lattuada




Pianta Piano terra






Rilievo topografico e fotogrammetrico della vecchia caserma dei militari, completo di trasposizione mappature materico e degrado per il progetto di restauro.


Milano S.Maria delle Grazie - Cenacolo Vinciano
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano

Rilievo topografico del chiostro e del cenacolo, restituzione geometrico, spessori, piano quotato con curve livello per identificazione delle dimensioni, delle lesioni e deformazioni dei paramenti murari



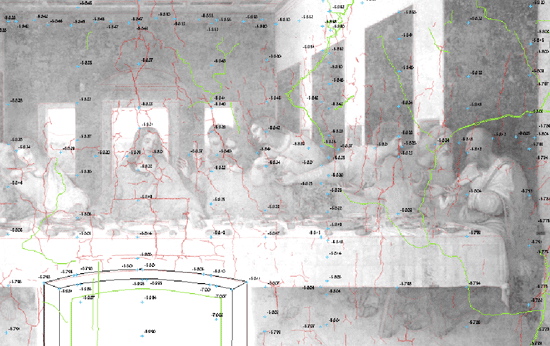

Prospetto con punti di controllo, quadro fessurativo e deformazioni


Como Broletto del Duomo

Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento A. Artioli

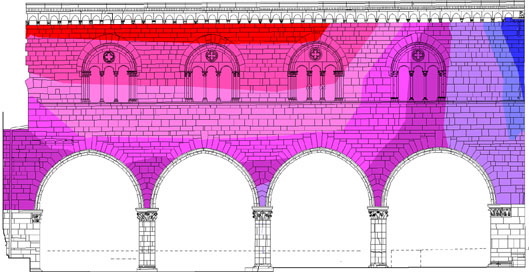

Broletto prospetto est con evidenziate le deformazioni

Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio con particolare attenzione al quadro fessurativo nonchè le deformazioni e cedimenti statici.


Tirano (So) Basilica

Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento Arch L. Corrieri


Rilievo topografico e fotogrammetrico del corpo di fabbrica e del campanile, comprese le deformazioni strutturali per i lavori di restauro



Stralcio Sezione con evidenziate le lesioni

Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio con particolare attenzione al quadro fessurativo nonchè le deformazioni e cedimenti statici.


Milano Chiesa S. Sepolcro

Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch A. Artioli. Diagnostica statue in cotto CRC restauri Bologna. Diagnostica e monitoraggio ambientale CNR Gino Bozza Milano
Rilievo topografico e fotogrammetrico con trestituzione del geometrico, materico e degrado



Sezione longitudinale


Castello dell'Acqua (SO) Torre medioevale
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano.
Responsabile procedimento Arch L. Corrieri


Rilievo delle deformazioni della torre medioevale per progetto di consolidamento

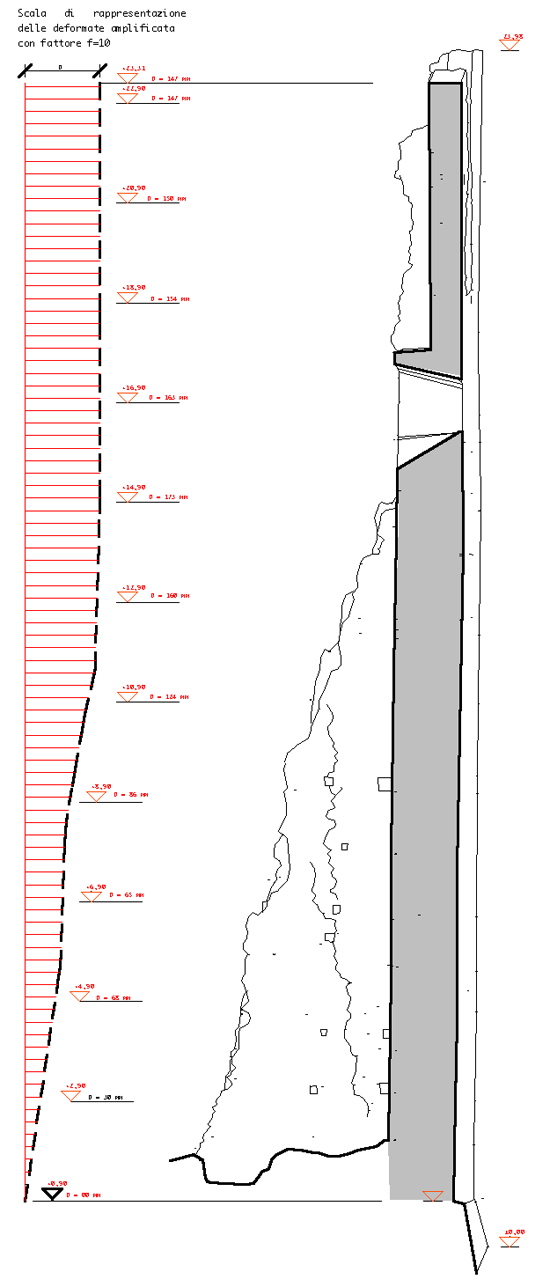

Prospetti e sezione con grafico delle deformazioni.
