Topografia » Rilievi deformazioni edifici
|
Rilievi topografici di precisione per determinare la deformazione degli edifici
L'esperienza ormai ventennale acquisita, permette di rispondere, alla necessità di rilievi con grado di precisione elevato, eventualmente integrati da strumentazione specifica (misuratori resistivi per il rilievo di spostamenti anche centesimali attraverso centraline elettroniche in sito. Gli strumenti topografici, permettono di rilevare con grande precisione gli spostamenti e le deformazioni sia istantanee sia lungo un dato lasso di tempo.
Metodo per il rilievo con stazione totale o laserscanner I rilievi sono effettuati in sito attraverso la misurazione degli angoli azimutali e zenitali (con precisione angolare 3'' = 1 mgon) e delle distanze (±3mm ±3ppm) tramite strumentazione elettronica di alta precisione (stazione totale o laserscanner ) in grado di misurare anche punti inaccessibili, evitando l'impiego di prismi e mire.
Successivamente i dati vengono elaborari mediante l'uso di appositi software secondo metodologie topografiche: poligonali (aperte e chiuse), trilaterazioni e triangolazioni, livellazioni geometriche ecc anche attraverso l'uso di software topografici dedicati per i rilievi con laserscanner
Dalla base dei punti battuti o dalla nuvola di punti rilevata, di passa alla restituzione del modello e successivamente delle piante, delle sezioni dei prospetti ecc restituite su supporto informatico DWG, DXF o PLN, Geotiff ecc
Normativa di riferimento
DIN 18723 - ISO 12857
|
|
Esempio lavoro: Broletto Como Esempio lavoro: Duomo di Como
Esempio lavoro: Broletto Como
Responsabile procedimento A. Artioli

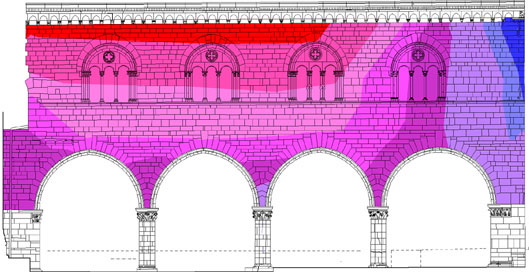

Broletto prospetto est con evidenziate le deformazioni
Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio con particolare attenzione al quadro fessurativo nonchè le deformazioni e cedimenti statici.
Esempio lavoro: Duomo di Como
Committente Kairos restauri per Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano.

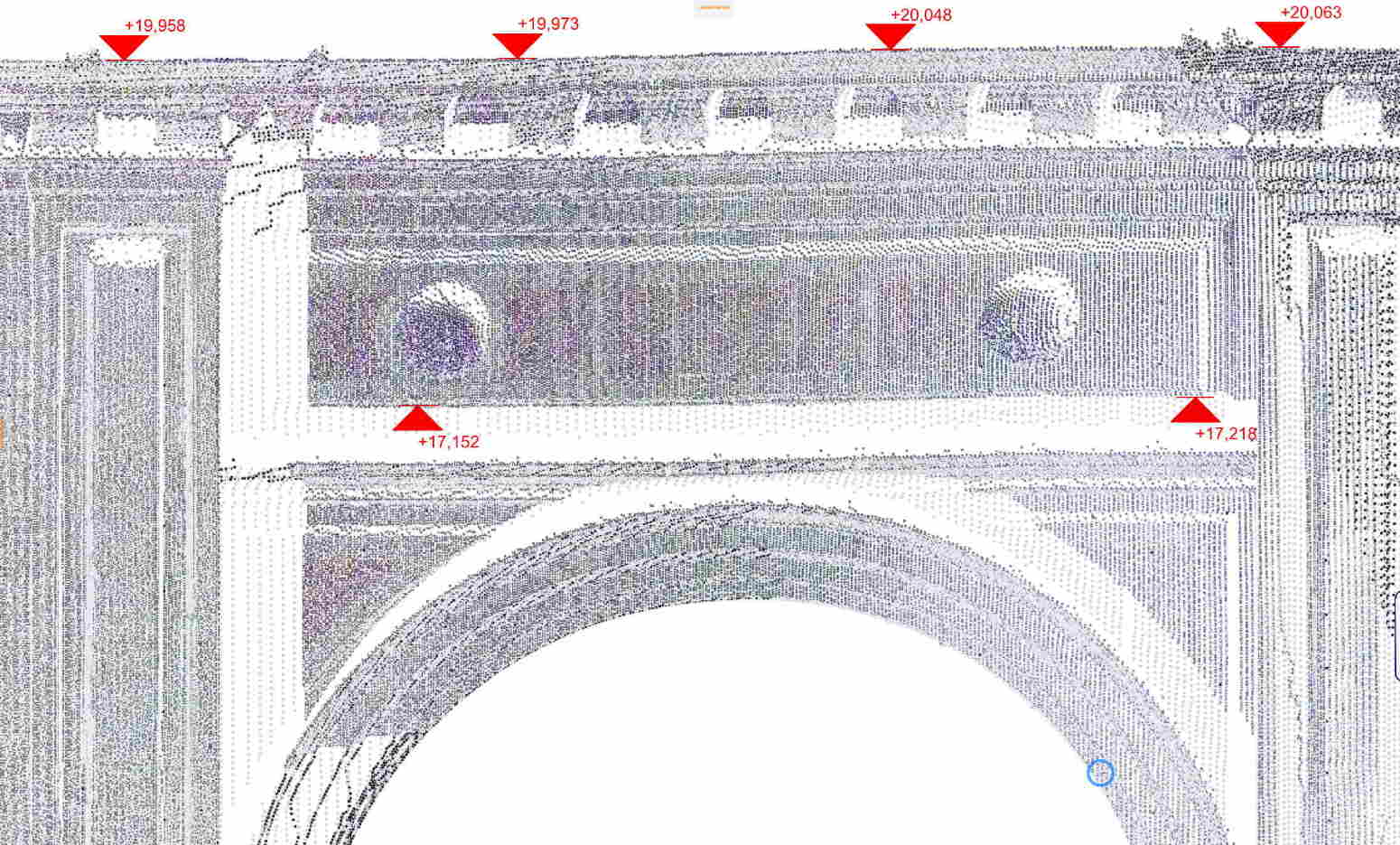

Duomo transetto nord
Rilievo con scansione laser di alta precisione e fotogrammetria del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti del transetto per l'intervento di restauroi.
