Fotogrammetria architettonica

Partendo da una base di rilievo celerimetrico, con teodolite laser, vengono  poi acquisiti i dettagli mediate campagna di rilievo fotografico per ottenere immagini digitali in altissima risoluzione (full frame). Dalle singole immagini opportunamente georeferenziate, si procede alla ricostruzione del modello 3D e successivamente alla ricostruzione dell'immagine in alta risoluzione chiamata fotopiano nel caso di restituzione da modello 2D o ortofoto se desunta da modello 3D. Successivamente è possibile procedere anche con una restituzione vettoriale  di dettaglio in scala 1/50 , 1/20 o 1/10 che rappresenta la base per i progetti di restauro su beni vincolati.


Metodo operativo

Fase 1 Rilievo in sito eseguito attraverso la misurazione dei punti di appoggio mediante lettura degli angoli azimutali e zenitali (con precisione angolare 3'' = 1 mgon) e delle distanze (±3mm ±3ppm) tramite stazione totale laser con sistema di modulazione laser a impulsi in grado di misurare anche punti inaccessibili, evitando l'impiego di prismi e mire. Successivamente i dati vengono elaborari mediante l'uso di software topografici dedicati

Fase 2 Rilievo fotografico ad alta risoluzione con fotocamera di tipo "Full frame" con risoluzione minima 20 MP e ottiche calibrate

Fase 3 Restituzione fotogrammetrica: Sulla base delle coordinate dei punti fissi, vengono georeferenziate con software fotogrammetrico le immagini al fine di correggere gli errori ottici e di prospettiva. E' possibile restituire l'ortofoto  a colori in scala per particolari esigenze di mappatura materica e simulazione restauri oppure per procedere alla digitazlizzazione dei dettagli nella scala opportuna..

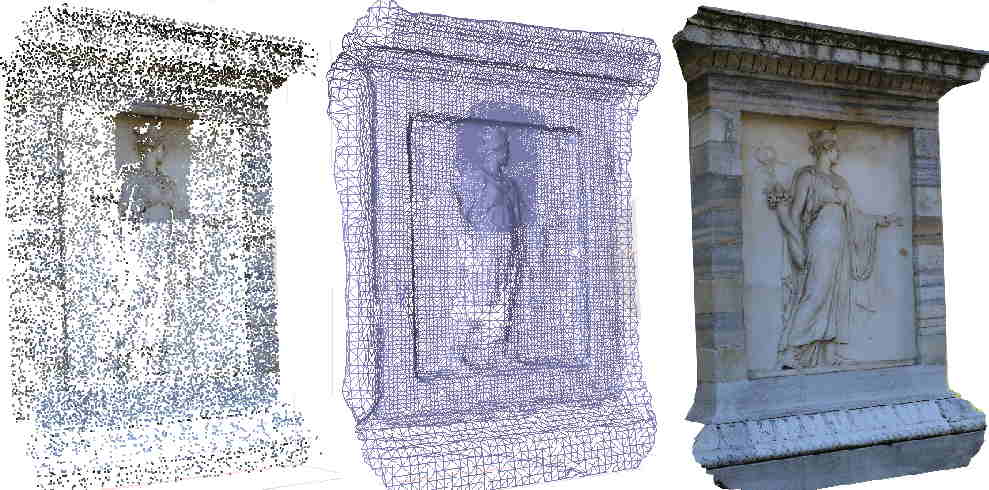

             Nuvola di punti                     >                   ricostruzione  superficie 3D               >               Modello 3D con texture

Norma di riferimento

DIN 18723 - ISO 12857



Milano S.Maria delle Grazie - Cenacolo Vinciano
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano

Rilievo topografico del chiostro e del cenacolo, restituzone geometrico, spessori, piano quotato con curve livello per identificazione delle dimensioni, delle lesioni e deformazioni dei paramenti murari

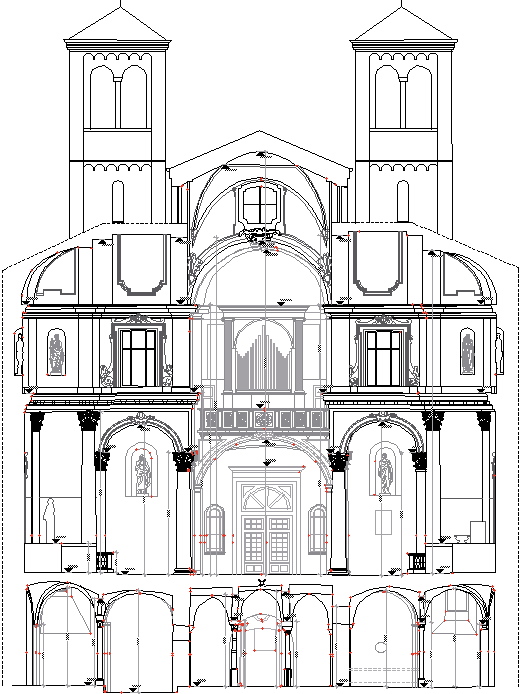

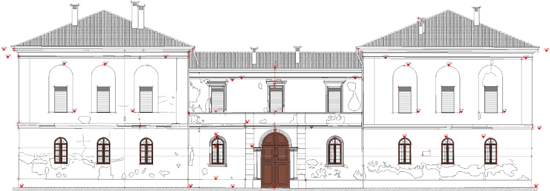

Prospetto con punti di controllo, quadro fessurativo e deformazioni


Milano Palazzo Reale

Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano, Responsabile procedimento Arch Carla De Francesco, Cooprdinamento e trogettazione ICR istituto centrale restauro Roma dott.sa Capponi, Diagnostiva ICR istituto centrale restauro Roma dott.sa Capponi Rilievi tridimensionali con laserscan - Politecnico di Milano

Milano Palazzo Reale porzione della sala delle Cariatidi.
Rilievo geometrico, trasposizione mappature materico e degrado per la definizione del progetto studio effettuato in team con L'Istituto Centrale per il Restauro del Ministero per i beni e le attività culturali e il Politecnico di Milano.





Monza Villa reale

Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano, Responsabile procedimento Arch A. Artioli. Analisi degrado C.R.C. restauri Bologna, C.b.c. restauri Roma

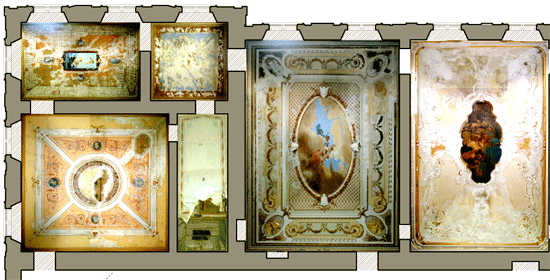

Sviluppo rilievi, analisi degrado (Piano nobile e sottotetto) della Villa Reale conseguente agli evennti meteorici del Luglio 2002 per intervento di restauro in collaborazione con Crc restauri srl Bologna e Cbc restauri Roma



Pianta piano nobile



stralcio pianta piano nobile



Esploso di una delle sale



Milano Chiesa S. Sepolcro
Committente Ministero per i Beni e le attività culturali - Direzione generale della Lombardia Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch A. Artioli. Diagnostica statue in cotto CRC restauri Bologna. Diagnostica e monitoraggio ambientale CNR Gino Bozza Milano



Rilievo topografico e fotogrammetrico con trestituzione del geometrico, materico e degrado

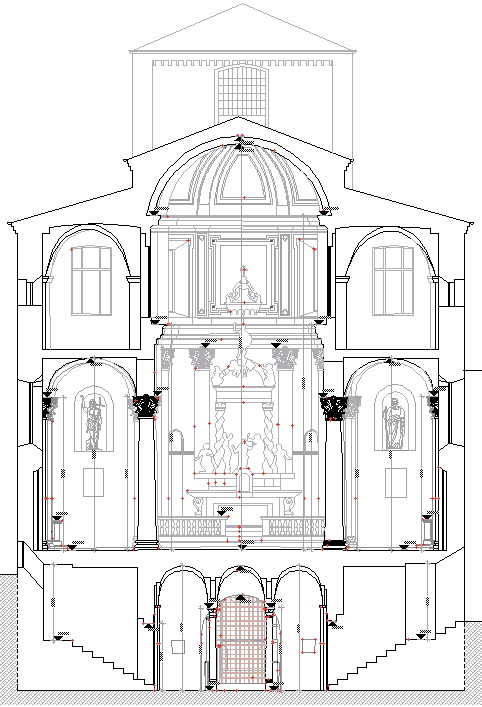

Sezione longitudinale




Castello dell'Acqua (SO) Torre medioevale
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano. Responsabile procedimento Arch L. Corrieri

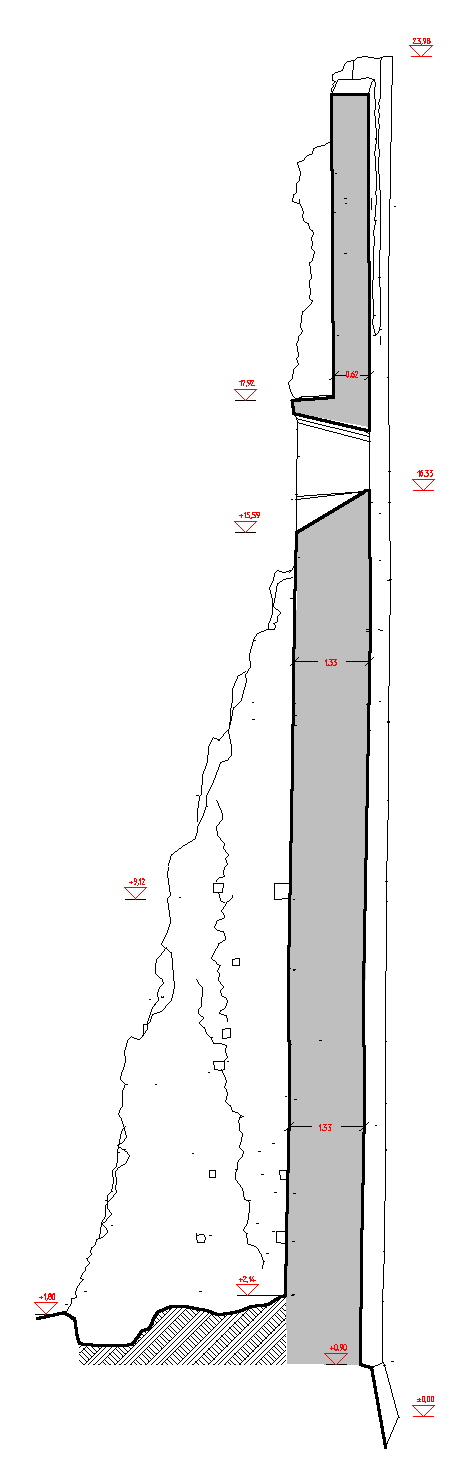

Rilievo della torre medioevale per studio e progetto di consolidamento

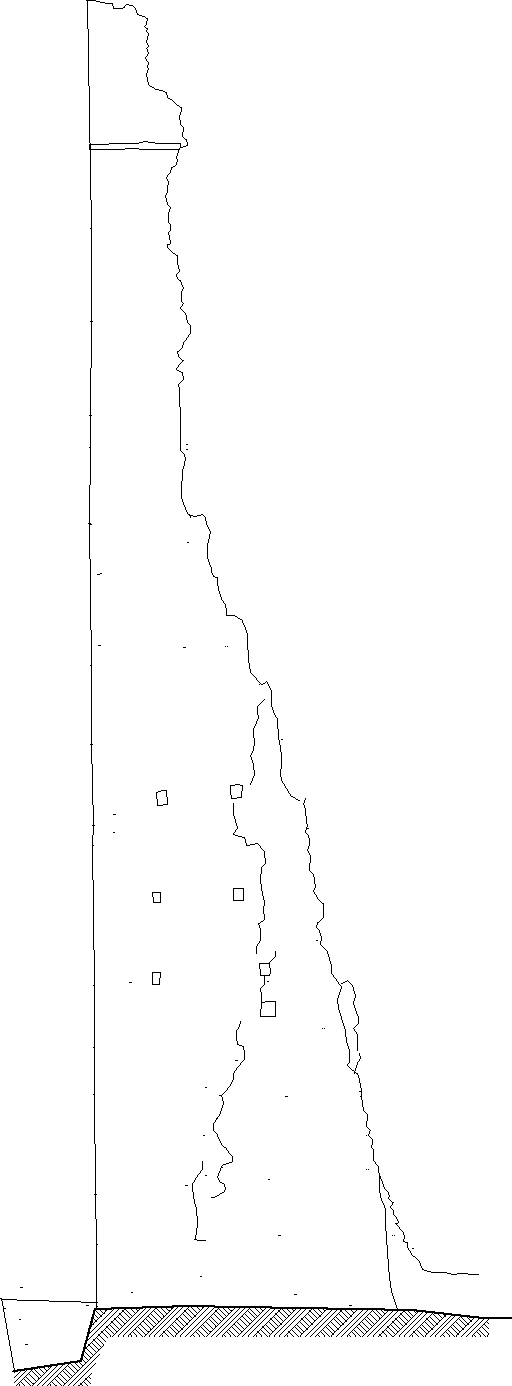

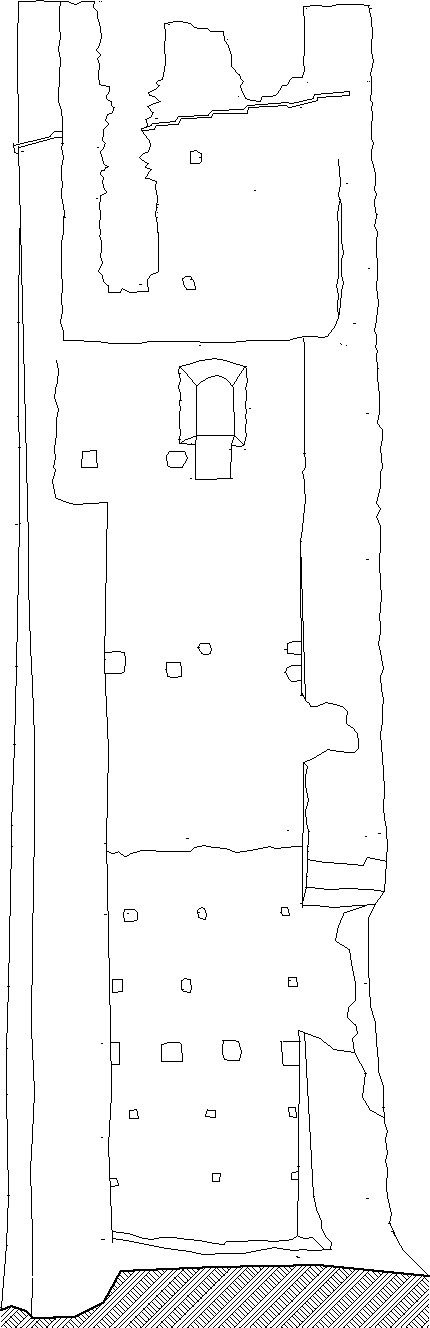

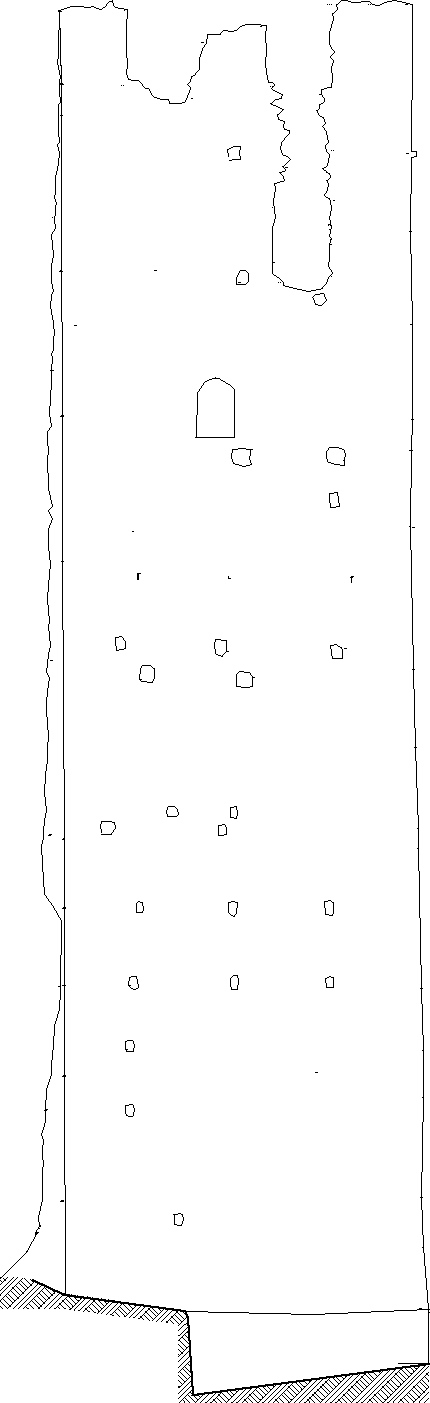

Prospetti e sezioni




Tirano (So) Basilica
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano Responsabile procedimento Arch L. Corrieri

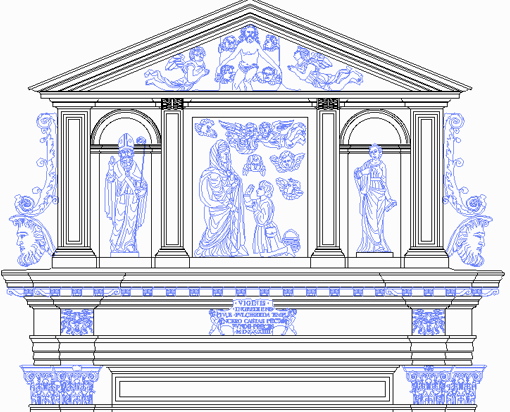

Rilievo topografico e fotogrammetrico del corpo di fabbrica e del campanile, comprese le deformazioni strutturali per i lavori di restauro

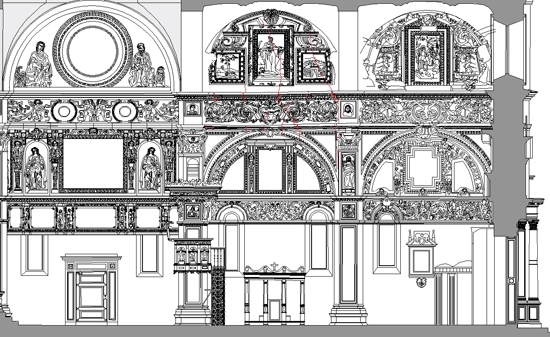

Stralcio Sezione longitudinale

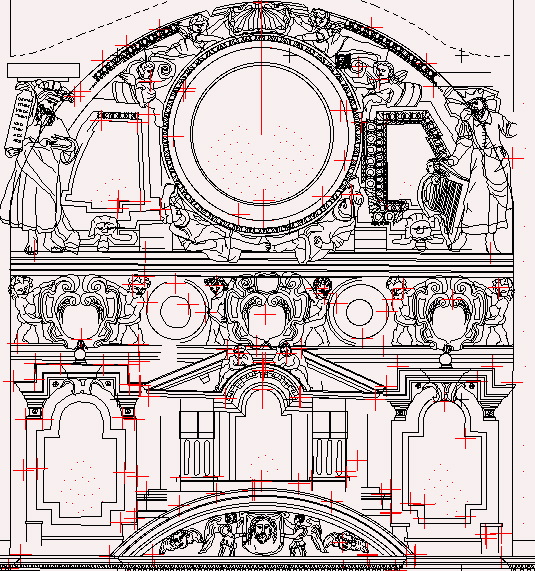

Stralcio interno della controfacciata e particolare decorazione esterni




Treviglio Basilica
Committente Cooperativa per il restauro per Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano Responsabile procedimento Arch Napoleone



Rilievo fotogrammetrico delle cupole oggetto di restauro




Como Broletto del Duomo
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento A. Artioli

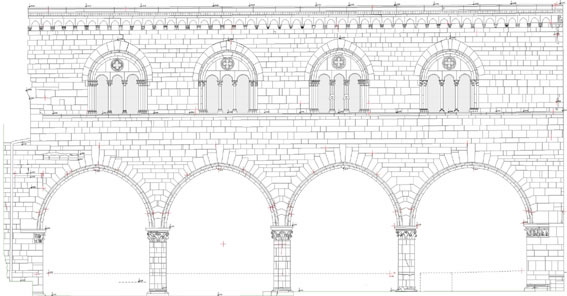

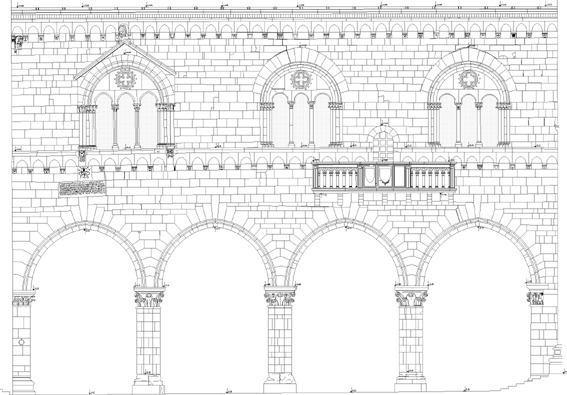

Broletto prospetto est



Broletto prospetto ovest

Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio con particolare attenzione al quadro fessurativo nonchè le deformazioni e cedimenti statici.




Como Casa del Fascio (di Terragni)
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento A. Artioli


Rilievo topografico e fotogrammetrico del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edificio

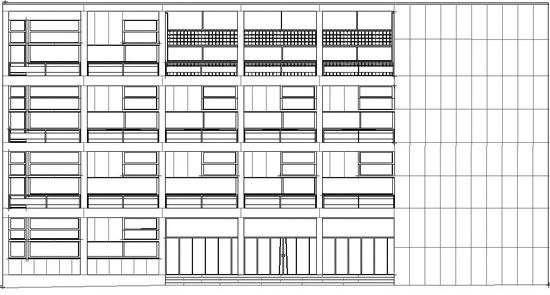

Prospetto su piazza




Como Chiesa S.Abbondio
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano.
Responsabile procedimento A. Artioli



Abside della chiesa con particolare immagini affresco elaborata per renderla piana ed in scala per renderla idonea alle mappature effettuate dai restauratori



Rilievo topografico e fotogrammetrico dell'abside della chiesa di S.Abbondio per gli interventi di restauro. L'immagine dell' affresco è stata ottenuta mediante georeferenziazione di circa 80 immagini ad alta risoluzione, per rstituire una immagine piana in scala idonea alle mappature effettuate dai restauratori




Teglio (So) Palazzo Besta
Committente Ministero per i Beni e le attività culturali - Soprintendenza ai beni architettonici e per il paesaggio di Milano
Responsabile procedimento L. Corrieri


Rilievo topografico e fotogrammetrico di porzioni del corpo di fabbrica e del giardino, finalizzato alla restituzione di piante, prospetti e sezioni dell'edifici




Como Villa Olmo
Committente Comune di Como - Ufficio tecnico
Responsabile procedimento Ing Taiana




Rilievo topografico e fotogrammetrico di parte del corpo di fabbrica, finalizzato alla restituzione di piante, prospetti e sezioni dell'edifici nonchè alla trasposizione di approfondimenti relativi ai materiali esecutivi, le tecniche esecutive, il degrado e gli interventi effettuati durante il restauro.




Chiesa S Lorenzo Penzano di Eupilio (CO)
Committente Comitato per il restauro chiesa di S Lorenzo - Parrocchia Eupilio
Rilievi, diagnostica, Progettazione e direttore lavori Arch Dugnani Angelo,
Diagnostica Georadar Politecnico di Milano


Rilievo geometrico, per successiva trasposizione e mappatura materico e degrado finalizzato ai lavori di restauro.

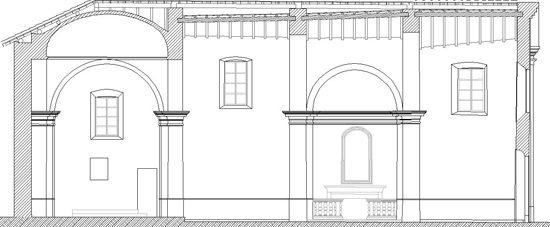

Prospetti e restituzione apparato decorativo




Chiesa vecchia Suello (Lc)

Committente Parrocchia di Suello
Progettista e Direttore lavori Arch Dugnani Angelo
Diagnostica termografica Arch Dugnani Angelo


Rilievo geometrico, trasposizione mappature materico e degrado per i lavori direstauro






Caserma San Paolo (Mb)
Committente Comune di Monza
Esecuzione rilievi Arch Dugnani Angelo
Diagnostica termografica Arch Dugnani Angelo

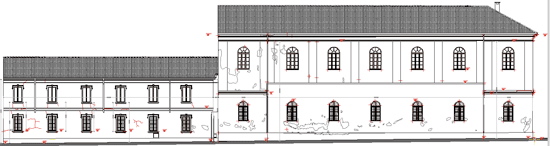

Rilievo topografico e fotogrammetrico della vecchia caserma dei militari, completo di trasposizione mappature materico e degrado per il progetto di restauro.
