Progettazione » Opere pubbliche

Opere pubbliche

La progettazione delle opere pubbliche riveste aspetti di grande professionalità , con particolari procedure specifiche:

Progetto preliminare

- Relazione illustrativa del progetto preliminare
- Relazione tecnica
- Studi di prefattibilità ambientale
- Schemi grafici del progetto preliminare
- Calcolo sommario della spesa
- Capitolato speciale prestazionale del progetto preliminare

Progetto definitivo

- Documenti componenti il progetto definitivo
- Relazione descrittiva del progetto definitivo
- Relazioni geologica, geotecnica, idrogeologica e idraulica del progetto definitivo
- Relazioni tecniche e specialistiche del progetto definitivo
- Studio di impatto ambientale e studio di fattibilità ambientale
- Elaborati grafici del progetto definitivo
- Calcoli preliminari delle strutture e degli impianti
- Disciplinare descrittivo e prestazionale degli elementi tecnici del progetto definitivo
- Piano particellare di esproprio
- Stima sommaria dell’intervento e delle espropriazioni del progetto definitivo

Progetto esecutivo

- Relazione generale del progetto esecutivo
- Relazioni specialistiche
- Elaborati grafici del progetto esecutivo
- Calcoli esecutivi delle strutture e degli impianti
- Piano di manutenzione dell’opera e delle sue parti
- Piani di sicurezza e di coordinamento
- Cronoprogramma
- Elenco dei prezzi unitari
- Computo metrico estimativo definitivo e quadro economico


Esempio intervento all' Eremo di S.Caterina del Sasso Leggiuno (Va)

2004 Committente: Provincia di Varese – Servizio patrimonio e Beni Architettonici:

Progetto esecutivo opere di restauro e riqualificazione di accesso all’eremo di S. Caterina dal Sasso in comune di Leggiuno VA  importo opere € 750.000

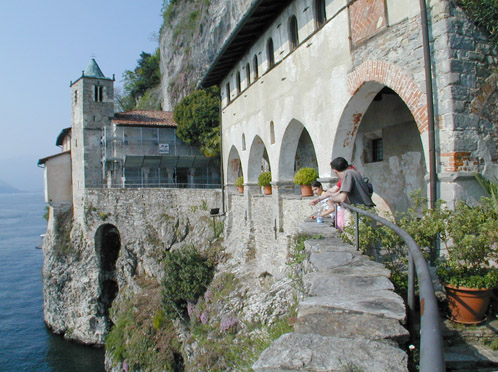

La Provincia di Varese dal 1970 è proprietaria del complesso monumentale di Santa Caterina del Sasso Ballaro. L'Eremo di Santa Caterina, si trova sulla sponda lombarda del Lago Maggiore, nella località Cellina del Comune di Leggiuno, tra Ispra e Laveno. Occupa una straordinaria posizione, arroccato su di uno sperone di roccia a picco sul lago, qui profondissimo, da cui si domina gran parte della zona meridionale del Verbano. La posizione stupenda, lo strutturarsi particolare degli edifici risalenti ad epoche diverse e la difficoltà nel raggiungerlo, fanno dell'eremo un gioiello del Lago Maggiore.
Il progetto si è concentrato su:

- sistemazione e restauro della pavimentazione in acciottolato e pietra;
- Consolidamenti statici con interventi sul versante roccioso per la messa in sicurezza del percorso;
- Sistemazione e restauro dei muri di contenimento del percorso e dio alcune porzioni di edificio;
- illuminazione del percorso;
- Sistemazione del verde e interventi di ingegneria naturalistica

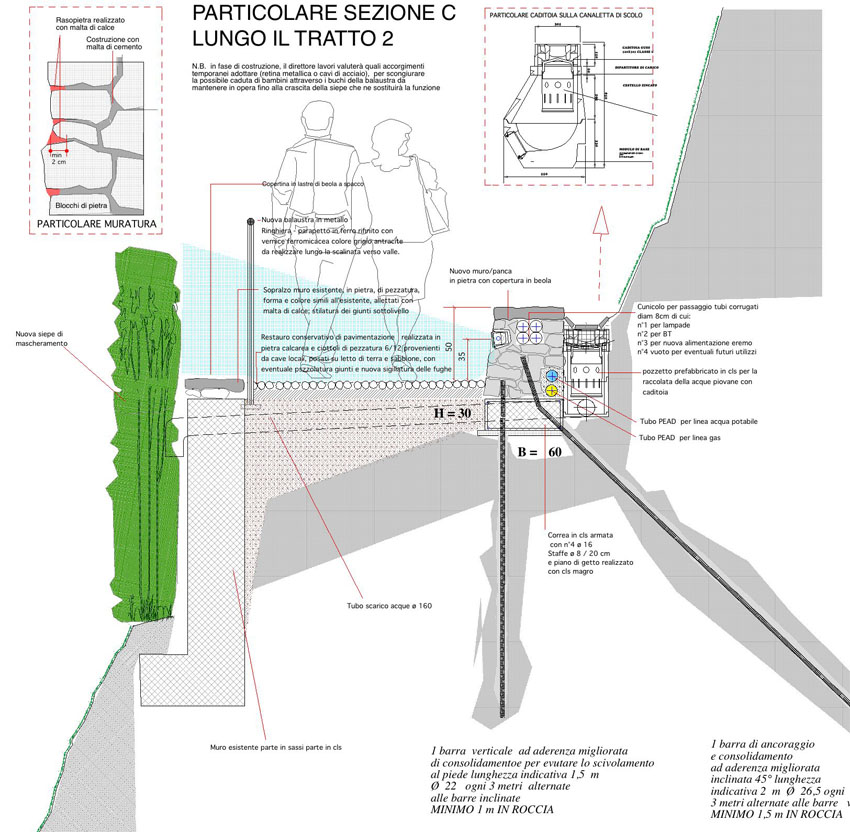

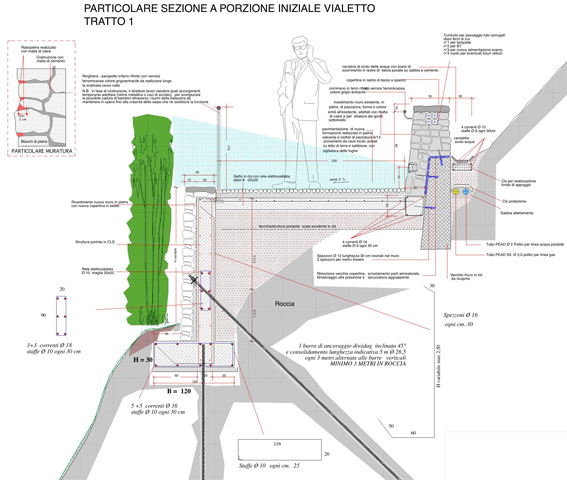

Particolari costruttivi intervento consolidamento con barre diwidag, realizzazione impianti, muri e nuovo percorso pedonale illuminato



Illuminazione notturna del percorso pedonale
