Indagini termografiche per la diagnostica architettonica

Certificate da personale abilitato
ai sensi della UNI EN473 e ISO 9712 livello II

Definizione di Termografia

Con il termine termografia si intende l'uso di termocamere sensibili all'infrarosso per misurare e visualizzare l'energia termica emessa da un oggetto. Ogni oggetto emette calore; più è alta la temperatura dell'oggetto, maggiore è la radiazione infrarossa emessa. Le termocamere visualizzano quello che l'occhio umano non può vedere e permette di covertire l'immagine infrarossa in immagine visibile, oltre a permettere precise misure senza contatto della temperatura superficiale dei corpi.

La termocamera ci permette di:

  • Eseguire indagini non distruttive sull’edificio
  • Presentare in tempo reale la mappa del calore.
  • Misurare la temperatura di un edificio senza contatto
  • Produrre un'immagine con migliaia di punti di temperatura nota
  • Identificare e localizzare i discontinuità di isolamento.
  • Identificare e localizzare impianti e guasti
  • Identificare e localizzare la presenza di umidità
  • Identificare e localizzare distacchi negli intonaci e rivestimenti
  • Individuare i problemi prima che si verifichino i guasti consentono un una migliore conoscenza del manufatto


Come detto la termografia consente di conoscere la condizione termica superficiale di una parte relazionata al tutto. Questa lettura immediata, capace di dare un quadro generale, può fornire notizie utili sui comportamenti strutturali del materiale grazie all'analisi comparativa. Il comportamento termico di un materiale, infatti, è legato ai suoi caratteri qualitativi e strutturali ma è anche influenzato dalla sua interazione con l'intorno in cui è immerso, intorno che può essere la causa del degrado. L'utilizzo della tecnica termografica in edilizia, è motivato dall'essere questa una tecnica particolarmente adatta all'ispezione sei ponti termici per edilizia civile, degli impianti per verificare il funzionamento e nel campo restauro per verificare intonaci e affreschi non necessitando di prelievi di materiale e consentendo una mappatura completa e non a campione di superfici estese, in tempi rapidi e senza la necessità di ricorrere a ponteggi.

Individuazione umidità
Nel caso ci si occupi della ricerca di zone umide, la termografia consente di individuare in condizioni ambientali che favoriscono l'evaporazione dell'acqua contenuta nelle murature (umidità relativa dell'aria inferiore all'80% le zone umide come zone più fredde, a causa del calore ceduto dall'acqua nella transizione dalla fase liquida a quella di vapore. Tale tipo di indagine (termografia "passiva") non necessita dell'impiego di sorgenti termiche. La mappatura termica individua le zone dove il flusso evaporativo è maggiore, quindi coincide con le zone del muro soggetto ad efflorescenze e subflorescenze causate dalla migrazione verso la superficie dei sali minerali presenti nella muratura.


Strutture architettoniche nascoste
L'indagine termografica applicata a superfici murarie consente, a partire dall'individuazione delle zone a differente temperatura e dalla conoscenza dei possibili processi di scambio termico, di evidenziare la presenza di strutture architettoniche nascoste. Per quanto riguarda l'uso della termografia per l'individuazione di strutture murarie non riscontrabili dall'esame a vista, una termocamera è in grado di evidenziare le diverse risposte in temperatura causate da differenze di conducibilità e di capacità termiche tra materiali posti all'interno della parete. La sollecitazione termica (termografia "attiva") è di solito necessaria per questo tipo di indagine, almeno quando la muratura è in condizioni di equilibrio termico, ossia quando i suoi materiali costituenti si trovano alla medesima temperatura.
Da ultimo si precisa che le indagini fornite hanno valore legale ai sensi della normativa UNI EN473 e ISO 9712 livello II che classifica il personale abilitato per prove in campo diagnostica.






Indagine termografica della Chiesa e Cripta S.S. Sepolcro in Milano
Committente: Ministero per i Beni e le Attivita Culturali
Incarico: Indagine termografica, rilievo geometrico, rilievo materico della chiesa e cripta del SS Sepolcro in Milano

L'indagine, svolta nel giugno del 2003, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e sulla cripta al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.




Immagine spettro visibile e infrarosso della navata



Immagine spettro visibile e infrarosso di porzioni di murature interessate da umidità






Immagine spettro visibile e infrarosso sella cupola



Indagine termografica della Chiesa vecchia di Suello
Committente: Parrocchia di Suello

Incarico: Indagine termografica, rilievo geometrico, rilievo materico diagnostica, progettazione e direzione lavori intervento di restauro
L'indagine svolta, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.




Immagine spettro visibile e infrarosso della facciata


Indagine termografica della Chiesa di S Lorenzo (Eupilio)
Committente: Parrocchia di Eupilio (Co)

Incarico: Indagine termografica, rilievo geometrico, rilievo materico diagnostica, progettazione e direzione lavori intervento di restauro. L'indagine svolta, è stata rivolta al completamento dei rilievi geometrici e materici realizzati sulla chiesa e al fine di individuare quelle anomalie termiche che possono evidenziare tamponature nelle murature, infiltrazioni d'acqua, risalita umidità o distacchi degli intonaci.




Immagine spettro visibile e infrarosso effettuate post intervento restauro per verificare efficacia intervento di deumidificazione




Immagine visibile e immagine e immagine infrarosso.



Queste immagini sono state effettuate per verificare la presenza di aperture tipo finestre ecc chiuse in epochein passate. Dall'analisi termografica e stato possibile visualizzare con buon dettaglio la tessitura muraria e quindi escludere eventuali finestre tamponate.





Immagine Visibile e infrarosso. L'indagine ha permesso di verificare che l'arco si estende oltre alla porzione visibile al di sotto degli affreschi.


Caserma San Paolo (Mb)
Committente Comune di Monza
Esecuzione rilievi Arch Dugnani Angelo
Diagnostica termografica Arch Dugnani Angelo


Rilievo termografico quale completamento del rilievo topografico e fotogrammetrico della vecchia caserma dei militari, completo di trasposizione mappature materico e degrado per il progetto di restauro



Immagine nel visibile e nell'infrarosso. La termografia ha permesso di evidenziare la tamponatura di un vecchio portone



Immagine nel visibile e nell'infrarosso. Particolare della gronda soggetto a degrado per infiltrazioni, non percettibile nelle lunghezze d'onda del visibile



Immagine nel visibile e nell'infrarosso. Particolare dell'angolo con pluviale ammalorato che causa perdite e degrado per infiltrazioni, meglio valutabile che nel visibile.

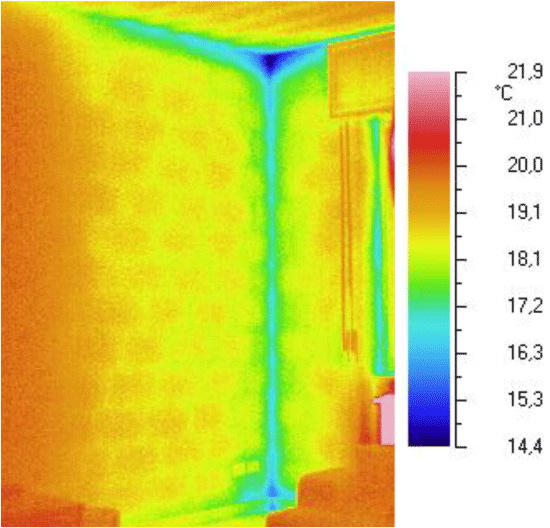

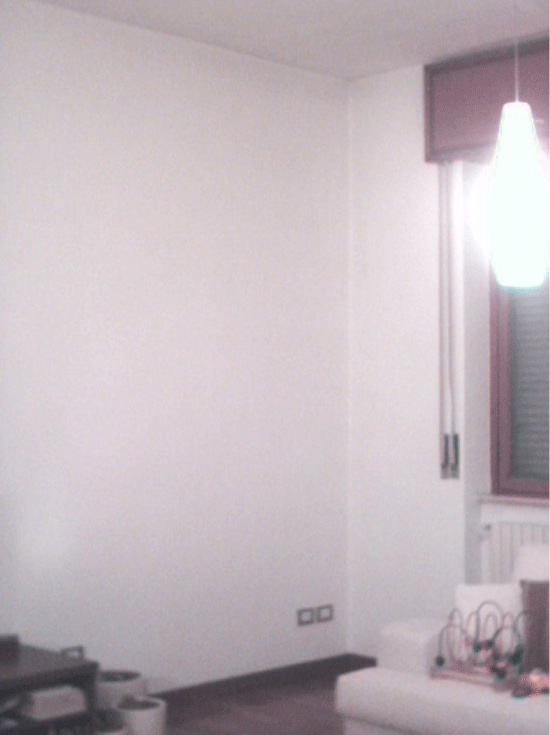

Indagine termografica ponti termici interno

Committente: Privato



Incarico: Verifica efficienza involucro esterno per progetto di miglioramento l'efficienza dell'isolamento dell'involucro esternoL'immagine ci permette di conoscere le caratteristiche della muratura senza effettuare saggi e demolizioni, quindi con notevole risparmio di tempo, soldi, limitando al massimo il disagio




Indagine termografica involucro esterno
Committente: Privato (Giussano M.b.)

Incarico: Verifica efficienza involucro esterno per progetto di riqualificazione energetica.
L'indagine, svolta nel novembre del 2009 aveva lo scopo di verificare l'efficienza dell'involucro esterno di una abitazione di recente costruzione con un involucro esterno non efficiente. La termografia ha permesso di verificare le caratteristiche di trasmissione, per meglio dimensionare intervento di coibentazione "a cappotto"

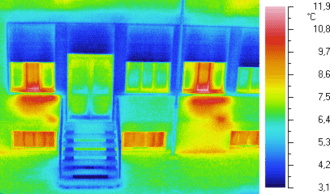

Immagine spettro visibile e infrarosso dell'abitazione.


Indagine termografica scuola A. Negri a Giussano MB
Committente: Comune di Giussano M.b.

Termografia a supporto della redazione dell' attestato di certificazione energetica

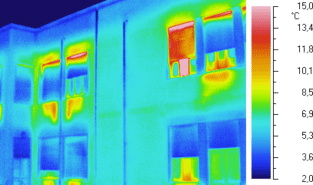

IImmagine nel visibile e nell'infrarosso dell'involucro. Si evidenziano i ponti termici dovuti a difetti di coibentazione


 .

IImmagine nel visibile e nell'infrarosso dell'involucro. Si evidenziano i ponti termici dovuti a difetti di coibentazione

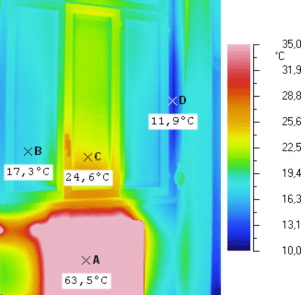

IImmagine nel visibile e nell'infrarosso dell'involucro. Si evidenziano i ponti termici dovuti a difetti di coibentazione con il calore del calorifero che viene disperso


 Indagine e restituzione dell' impianto di riscaldamento nella sala del Cenacolo Vinciano

Committente: Ministero per i Beni e le Attivita Culturali

Tipologia: Restituzione rilievo termografico ed elaborazione grafica dell'impianto di riscaldamento nella sala del Cenacolo Vinciano a S. Maria delle Grazie di Milano. Lavoro eseguito in collaborazione con la ditta Improtec Cinisello B

L'indagine, svolta nel marzo del 2000, è stata rivolta all'individuazione del percorso delle serpentine di riscaldamento poste sotto il pavimento del Refettorio di S. Maria delle Grazie. Per riprendere l'intera pavimentazione è stato necessario suddividere il pavimento in 40 porzioni il pavimento e successivamente elaborarlo per generare una visione d'insieme, attraversoil rilievo di tutta la sala con strumentazione elettro_ ottica di precisione, per poter calibrare le singole immagini. Dall'immagine digitalizzata è stati possibile ricostruire lo schema tecnico dell'impianto di riscaldamento a pavimento
Apparecchiature utilizzate
_ Termocamera AVIO TVS_2100 + unità di controllo e digitalizzazione delle immagini
_ Stazione totale laser NIKON NPL 820

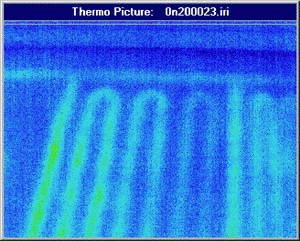

Immagine di dettaglio dell'impianto

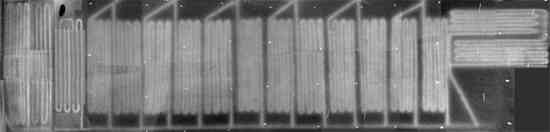

Immagine termografica complessiva della pavimentazione

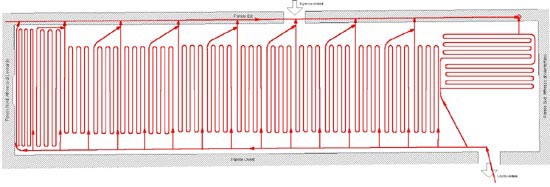

Ricostruzione dello schema dell'impianto
Si ringrazia Il sig. Roberto Ricca e la ditta IMPROTEC Industrial Process Technologies S.p.a. di Cinisello Balsamo (Mi) per la collaborazione e il prezioso know hout fornito .


Indagine effettuate su varie tipologie di impianti

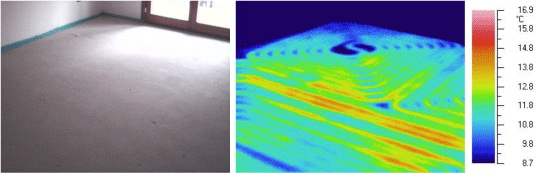

Immagine spettro visibile e infrarosso di pavimento con impianto riscaldamento

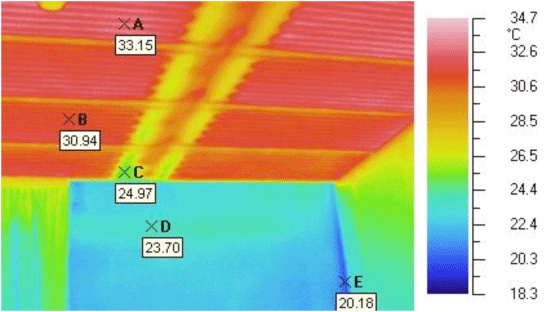

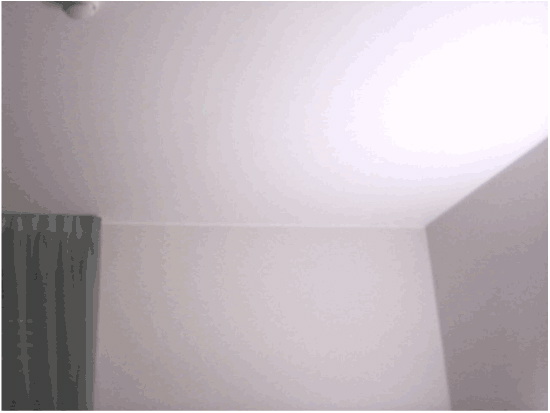

Immagine spettro visibile e infrarosso di soffitto con pannello radiante

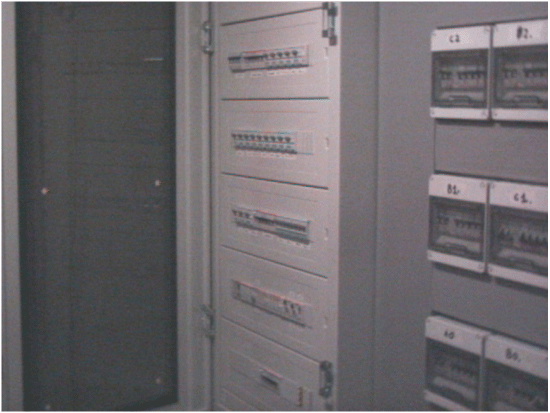

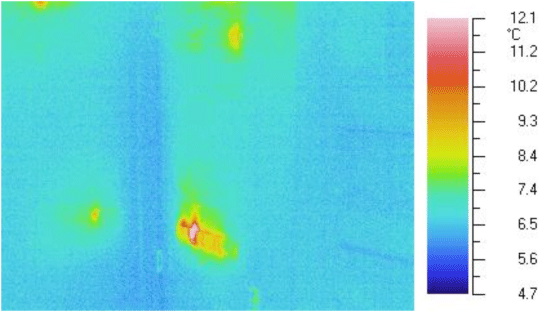

Immagine spettro visibile e infrarosso di un quadro elettrico, con elementi surriscaldati

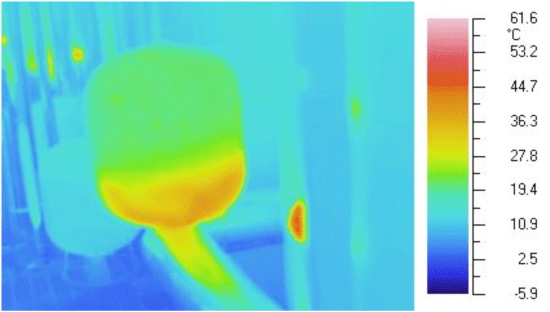

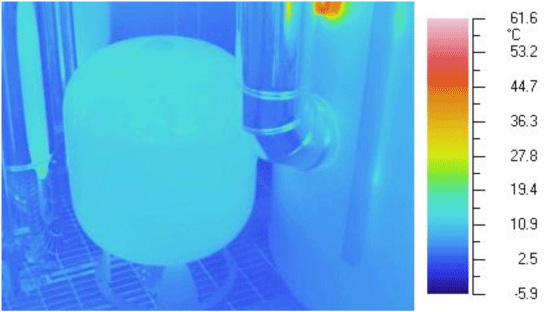

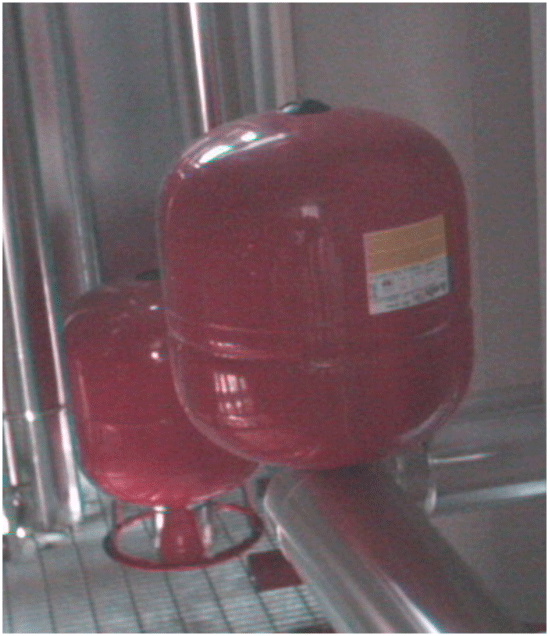

Immagine visibile e infrarosso di impianti idraulici


Perizia di indagine termografica per ricerca perdite
Committente: Privato - indagine a supporto del ctu per causa tribunale

Incarico: Verifica presenza infiltrazioni per difetto impermeabilizzazione balcone
L'indagine, svolta nel novembre del 2009 a supporto del CTU in una causa di tribunale, con lo scopo di verificare la presenza di umidità da infiltrazione perdite per difetti di impermeabilizzazione di edificio di recente costruzione


Immagine spettro visibile e infrarosso dell'abitazione
